一、機器的用途

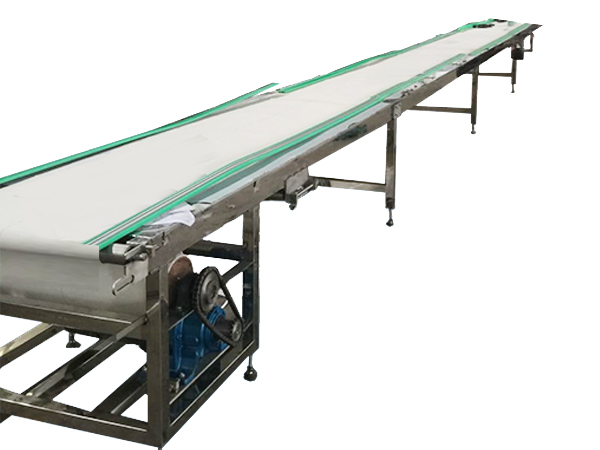

BGT1600型包裝臺是饃干生產線的配套產品。在包裝臺上包裝饃干，能有效地提高饃干包裝效率。
二、主要技術參數
1、產品名稱： 包裝臺
2、型號： BGT1600型
3、額定電壓： 380V
4、額定頻率： 50Hz
5、輸送帶寬度： 1700mm
6、輸送帶大線速度： 1.11m/min
7、電機： 型號 Y112M-6
功率 2.2kW
轉速 940r/min
8、減速機速比： 1:59
三、包裝臺安裝在生產線上的位置
過渡線 | － | 撒料機 | － | 噴油機 | － | 冷卻線 | － | 包裝臺 |
本機也可根據用戶情況安裝在其它位置。
四、工作原理與結構特征
1、本機采用三相異步電動機，變頻調速，通過普通V帶傳動，再經擺線針輪減速機減速，然后通過鏈輪傳動帶動主動輥運轉，從而使輸送帶作勻速運動。（傳動示意圖見圖一）
2、機架部分經焊接而成，輸送帶由隨動輥、支撐板支托，使輸送帶傳送平穩。輸送帶傳送平穩，能有效地提高饅干包裝效率。
五、潤滑系統
1、軸承每六個月加一次鈣基潤滑脂。
2、傳動鏈輪，每工作100個小時，加一次鈣基潤滑脂。
3、電機每六個月加一次鈣基潤滑脂。
4、擺線針輪減速機連續使用半年換油一次（30＃機油或40＃機油）。
六、電器操縱系統
1、本機電機控制采用變頻器控制，以便于操作和監護，同時可得到與整條生產線同步的傳送速度。（電器原理圖見圖二）
2、操作前首先打開電器箱門，將電器箱內的斷路器打開使電源接通 ，然后按下變頻器控制面板上的 RUN 鍵 ，調節變頻器控制面板上的 調節旋鈕 ，輸送帶即可得到不同的傳送速度。
3、欲停止操作，按下變頻器控制面板上的 STOP 鍵，輸送帶停止工作；然后關閉斷路器，切斷電源即可。
4、變頻器詳細操作見變頻器說明書。
七、機器的安裝、調整、試運轉
1、該機體水平放置。
2、冷卻線安裝完畢后方可進行包裝臺的安裝，將包裝臺的入端對接冷卻線的出端。
3、該機位置確定后，即可按規定安裝接地線、電源線。
4、試機前應對包裝臺進行檢查，各傳動摩擦部位應注潤滑油或潤滑脂。
5、安裝完畢后，接通電源，空機試運轉。
八、注意事項
1、機器初次使用兩星期，應將減速機中的機油去掉換新，以改善潤滑條件。
2、機器正常工作每3個月檢查一次各連接部位是否松動，各傳動部位視情況補充潤滑油脂，以保證工作安全。
3、安全是為了生產，生產必須安全。每當保養或維修時，必須切斷電源，以防意外。
4、本機長期不使用，應放松輸送帶。
5、機器工作中不允許用身體的任何部位接觸輸送帶，或拆卸鏈輪箱、電器箱，以防出現意外。
6、本機應按規定要求正確接地。
7、開機前，應首先檢查輸送帶上有無異物。
8、機器每使用半年應進行一次大修，檢查各傳動軸承、鏈輪等運動物件是否需要更換，裝配時應注意加入潤滑油。
9、用戶在使用過程中，因未按說明進行操作而損壞機器者，恕本公司不予保修。
注：如有改動，不另行通知。
